Вертикальний обробний центр

Deckel Maho DMF 220

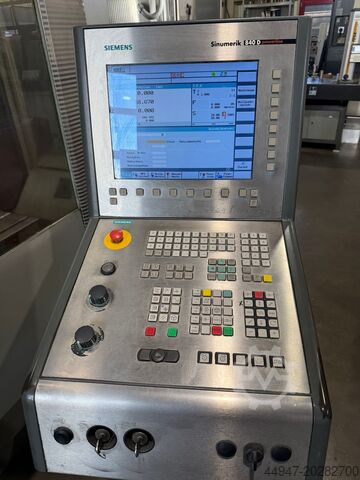

Стан: вживаний, Рік виготовлення: 2002, x-хід 2 200 мм y-хід 560 мм z-хід 720 мм Управління: 840 D Powerline ShopMill Siemens Головний шпиндель: Діапазон обертів головного шпинделя: 20–12 000 хв⁻¹ Потужність приводу головного шпинделя: 35 / 25 кВт Максимальний крутний момент: 130 / 87 Нм Кріплення інструменту: SK 40 Внутрішня подача охолоджувальної рідини: 40 бар Робочий стіл: Gedpfxstqmr Ro Adxsbu Розмір стола для кріплення: 2 600 x 600 мм Максимальне навантаження на стіл: 2 200 кг Кількість T-пазів: 6 Ширина T-пазів: 18 H7 мм Відстань між T-пазами: 100 мм Інструментальний магазин: Кількість позицій для інструментів: 30 Максимальна довжина інструмента: 300 мм Максимальна вага інструмента: 6 кг Максимальний діаметр інструмента: 80 / 125 мм Подачі: Швидкість подачі: 20 000 мм/хв Одиниця введення: 0,01 мм Швидке позиціонування (X / Y / Z): 100 / 50 / 50 м/хв Система вимірювання переміщення Дискретність (роздільна здатність): 0,001 мм Загальна споживана потужність: 60 кВА Вага верстата: прибл. 12,5 т Габарити: прибл. 6,0 x 3,7 x 2,9 м CNC-вертикальний обробний центр DECKEL MAHO - DMF 220 linear - З виробництва одиничних деталей (алюміній, латунь, нержавіюча сталь) - Включає роздільну перегородку робочої зони - Функція M26 (перемикання на продування повітрям через шпиндель) - Нова гвинтова пара кулькового типу по осі Z включно з підшипником (квітень 2015) - Новий фрезерний шпиндель (2016) - Напрацювання шпинделя: прибл. 11 966 год - БЕЗ лещат

Стан: вживаний, CNC вертикальний фрезерний верстат з рухомою стійкою DECKEL MAHO Вертикальний обробний центр модель DMF 220 linear Зав. №: 15115223474, рік випуску: 2008 CNC 3D система керування Heidenhain iTNC 530 Робочі ходи: X: 2200 мм, Y: 560 мм, Z: 720 мм Розмір столу: 2600 x 605 мм Макс. навантаження на стіл: 2200 кг Висота столу над підлогою: 870 мм Відстань від столу до торця шпинделя: макс. 752 мм Конус шпинделя: SK 40 (DIN 69871 A) - ISO 40 з тяговим болтом DIN 69872 Макс. оберти шпинделя: 12 000 об/хв Привід шпинделя: 35 кВт при 40% ПВ / 25 кВт при 100% ПВ Швидкість подачі: 0–20 000 мм/хв Швидкість швидкого ходу по осі X: 100 м/хв Швидкість швидкого ходу по осях Y+Z: 50 м/хв Підключення до мережі: 400 В, 50 Гц, 73 кВА - Автоматичний змінник інструменту на 30 позицій - Внутрішня подача охолоджуючої рідини через шпиндель, 40 бар (IKZ) - Продувка повітрям з мінімальною мастильною подачею для охолодження інструменту - Продувка повітрям через центр шпинделя за допомогою M-функції - 2 обертових захисних диска - Робочий режим 4, процесний моніторинг під час виробництва - Електронне ручне колесо на пульті керування - Окрема станція підготовки охолоджуючої рідини з паперовим фільтром - Транспортер стружки для розміщення під робочою зоною - Центральна система змащення (графітова) - Інструкція з експлуатації - Напрацювання: час вмикання системи = 75 188 год, час роботи програми або шпинделя = 31 632 год - Система керування з інтерфейсами для передачі даних, RS232C + USB Монтажна площа (Д x Ш x В): 650 x 400 x 280 см Gedpfew Iqt Ajx Adxobu Габарити основної машини (Д x Ш x В): 490 x 395 x 275 см (з пультом керування) Габарити транспортера стружки (Д x Ш x В): 550 x 90 x 160 см (прибл. 500 кг) Габарити станції підготовки охолоджуючої рідини (Д x Ш x В): 180 x 115 x 190 см (500 кг) Габарити основної машини для транспортування (Д x Ш x В): 500 x 248 x 275 см Додаткова площа для транспортування інших компонентів: 550 x 240 x 250 см Вага основної машини: прибл. 12,5 т У гарному стані

Стан: добрий (вживаний), Рік виготовлення: 2004, мотогодини: 5 012 h, Функціональність: обмежена функціональність, номер машини/транспортного засобу: 15115221654, відстань переміщення по осі X: 2 200 мм, відстань переміщення по осі Y: 560 мм, відстань переміщення осі Z: 720 мм, максимальна швидкість шпинделя: 6 300 об/хв, кількість слотів у магазині інструментів: 100, кут обертання осі B (мін.): -90 °, максимальний кут повороту осі B: 90 °, кут повороту осі C (макс.): 360 °, Примітка: Невелика помилка реле. ТЕХНІЧНІ ДАНІ Хід по осі X: 2 200 мм Хід по осі Y: 560 мм Хід по осі Z: 720 мм Швидкість холостого ходу Швидкість холостого ходу по осі X: 100 м/хв Швидкість холостого ходу по осі Y: 50 м/хв Швидкість холостого ходу по осі Z: 50 м/хв Робоча швидкість подачі Робоча швидкість подачі по осі X: 20 м/хв Робоча швидкість подачі по осі Y: 20 м/хв Робоча швидкість подачі по осі Z: 20 м/хв Стіл Довжина столу: 2 600 мм Ширина столу: 560 мм T-пази: 6 x 18H7 Максимальне навантаження на стіл: 2 200 кг Шпиндель Частота обертання шпинделя: 20 – 6 300 об/хв Крутний момент шпинделя: 350 Нм Потужність шпинделя: 14 000 Вт Конус шпинделя: 40 мм (SK 40 DIN69871 A) Максимальна маса інструменту: 6 000 г Інструментальний магазин Кількість позицій у магазині: 100 Обертова та поворотна осі Діаметр поворотного столу (C-вісь): 500 мм Максимальна швидкість обертання (C-вісь): 10 об/хв Діапазон обертання (C-вісь): 360° (гідравлічно зафіксована) Діапазон нахилу поворотного шпинделя (B-вісь): +90° до -90° Крок повороту шпинделя (B-вісь): 2,5° Точність Допуск позиціонування (X, Y, Z): 0,010 мм Дискретність: 0,001 мм Управління Виробник системи управління: SIEMENS Модель управління: Sinumerik 840D ДАНІ ПРО ОБЛАДНАННЯ Напрацювання шпинделя: 5 012 год Загальний час включення: 17 969 год Підключна потужність: 60 кВА Загальна довжина: 6 800 мм Загальна ширина: 3 900 мм Godewd N D Tjpfx Adxebu Загальна висота: 2 750 мм Загальна вага: 16 000 кг Транспортні габарити: 2,78 x 4,47 x 2,56 м Транспортна вага: 14 т ОСНАЩЕННЯ - Транспортер стружки - Безступінчасте регулювання частоти обертання - Технічна документація та інструкція - Гідравлічно фіксована поворотна вісь - Поворотний шпиндель з кроком 2,5°

Стан: вживаний, Рік виготовлення: 2003, x-переміщення: 2 200 мм y-переміщення: 560 мм z-переміщення: 720 мм Система керування: iTNC 530 Heidenhain Діапазон обертів (фрезерування): 20 ~ 12 000 об/хв Конус шпинделя: SK 40 Потужність приводу фрезерного шпинделя: 35 / 25 кВт Інструментальний магазин: 100 позицій Розмір столу: 2 600 x 600 мм Швидкий хід по осі X: 100 м/хв Godpetumqvefx Adxobu Швидкий хід по осі Y: 50 м/хв Швидкий хід по осі Z: 50 м/хв Максимальний діаметр інструменту: 80 мм Максимальний діаметр інструменту при вільних сусідніх комірках: 130 мм Максимальна довжина інструменту: 300 мм Максимальна вага інструменту: 6 кг Максимальне навантаження на стіл: 2 200 кг Загальна потужність: ____ кВт Вага машини: прибл. 12 т Необхідний простір: прибл. 7,0 x 4,2 x 2,7 м Вертикально-фрезерний центр DECKEL MAHO - DMF 220 Linear - Нова шпиндель встановлена (квітень 2024) - Включає 4-ту вісь 560 мм та задню бабку (центрова висота 350 мм)
