Токарно-фрезерний центр з ЧПУ

GILDEMEISTER CTX 420

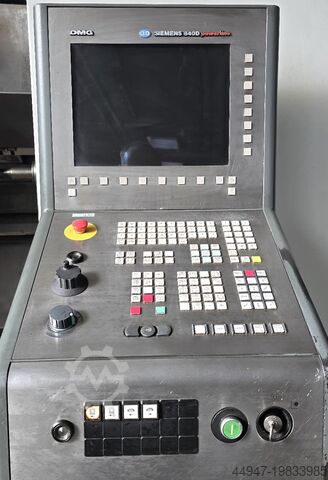

Стан: готовий до використання (вживаний), Рік виготовлення: 2003, мотогодини: 10 975 h, Функціональність: повністю працездатний, максимальна швидкість шпинделя: 5 000 об/хв, відстань переміщення по осі X: 260 мм, відстань переміщення осі Z: 635 мм, ширина по центру: 600 мм, висота центру: 340 мм, модель контролера: Siemens Sinumerik 840D SL, Мінімальної ціни немає – гарантований продаж за найвищою ставкою! ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Максимальна висота: 340 мм Відстань між центрами: 600 мм Діаметр обробки на станині: 680 мм Діаметр обробки на супорту: 565 мм Діаметр отвору шпинделя: 65 мм Максимальна швидкість обертання шпинделя: 5000 об/хв Хід осі X: 260 мм Хід осі Y: 635 мм ХАРАКТЕРИСТИКИ ВЕРСТАТА Система управління: Siemens Sinumerik 840D SL Потужність: 25,0 кВт Габаритні розміри та вага Габаритні розміри (Д x Ш x В): 4500 x 2500 x 2300 мм Вага без навантаження: 6500 кг Напрацьовані години: 10 975 год КОМПЛЕКТАЦІЯ Конвеєр для відведення стружки Iisdezk Dz Repfx Am Rsd Трикулачковий патрон

Стан: новий, Рік виготовлення: 2026, Свердлильно-фрезерний автомат Kudu з ЧПУ та автоматичним змінником інструментів (3-осевий) Свердлильно-фрезерний автомат із рухомим обробним вузлом – стіл залишається нерухомим, переміщується свердлильна голова. Можливий ручний та повністю автоматичний режим роботи. Після кожної операції свердління обробний вузол повністю автоматично переміщується по осях X та Y на наступну позицію свердління. Управління максимально просте. Передача даних на систему керування верстатом здійснюється за допомогою форматів файлів DXF або DWG з програмного місця. Альтернативно можливе програмування безпосередньо на системі керування верстатом. Обладнання дуже міцне, виконане з перевірених машинних комплектуючих. Технічні характеристики: • Вимірювальна довжина: 6000 мм • Загальна довжина: 8050 мм • міцна машинна рама • Швидкість обертання шпинделя: до 2500 об/хв (стандарт), постачається з потрібною швидкістю для вашого застосування • Кріплення інструменту: SK 40 • Привід осей X, Y і Z – сервомотори • Швидкий хід по осі X: 20 м/хв • Швидкий хід по осі Y: 5 м/хв • Відстань від верхньої поверхні столу до нижньої частини кріплення інструменту: 400 мм • Ширина столу: 480 мм • Робоча висота: 1050 мм • Діаметр свердління: 3–30 мм у сталі 50 (залежить від інструменту) • Нарізування різьби: M4–M30 (із компенсаційним патроном) • Хід по осі Y: 300 мм • Точність по осі X: ±0,1 мм Iedpfxefu Ivzs Am Rjid • Точність по осі Y: 0,06 мм • Точність по осі Z: 0,06 мм • Привідний двигун шпинделя: 5,5 кВт • Вага обладнання: 2300 кг • Габаритні розміри: 8050 мм x 3000 мм x 2388 мм (див. план розташування) • Електропідключення: 32 A • Підключення повітря: 8 бар • Захист передньої частини обладнання світловою завісою • Огородження ззаду, машинна огорожа • Керування – сенсорна панель 21,5” із посиленим склом • Просте програмування на верстаті • Фрезерування поздовжніх отворів та кіл • Змащення за допомогою системи мінімального розпилу • Без затискачів для матеріалу • Віддалене обслуговування через Teamviewer (LAN-інтерфейс) • Магазин для свердлильних інструментів із вказанням параметрів та швидкості • Імітація робочих процесів • Цифрове ручне колесо Ваші переваги: • Делікатна обробка поверхні заготовок • Інтуїтивна графічна панель керування • Безперешкодна обробка торців заготовок • 50% економія місця у порівнянні з рухомим столом • Стружка збирається у спеціальний піддон • Надзвичайно просте програмування та керування • Система мінімального розпилу (стандарт) • Програмні помилки виключені завдяки CAD/CAM Ви можете у будь-який час оглянути необхідне обладнання у нашому виробничому/демонстраційному залі. Звертайтесь! Чекаємо на Ваше звернення! Plantec Maschinen GmbH

Стан: вживаний, Рік виготовлення: 2005, Діаметр обробки над станиною: 680 мм Довжина обробки: 600–635 мм Управління: Siemens Вага машини: близько 6500 кг Ijdpfxszgxfve Am Reid Діаметр обробки над станиною: 680 мм Діаметр обробки над кареткою: 565 мм Довжина обробки: від 600 до 635 мм Вісь X: 260 мм Вісь Y: 80 мм Вісь Z: 635 мм

Стан: дуже добре (вживаний), Рік виготовлення: 2003, Функціональність: повністю працездатний, CNC токарний верстат Виробник: Gildemeister Модель: CTX 420 linear V3 Рік випуску: 2003 Система керування: Heidenhain Plus IT Діаметр обробки над станиной: 680 мм Діаметр обробки над супортом: 565 мм Поздовжній хід: 635 мм Поперечний хід: 260 мм Потужність приводу (40/100%): 25/37 кВт Діапазон обертів шпинделя: 20 – 5000 об/хв Вага приблизно: 6500 кг Оснащення: Рухомі інструменти: 12 позицій Револьверний інструментальний блок: 12-позиційний Sauter, кріплення VDI 30 Частково порожній патрон Задня бабка Автоматичний хід пінолі Конус пінолі: Mk 5 Стружкоприймач Вимірювальний важіль Система відведення масляного туману Можливі неточності та помилки в описі. Ijdpjxc Uq Tsfx Am Roid

Стан: майже як новий (вживаний), Функціональність: повністю працездатний, максимальна вага заготовки: 3 кг, довжина подачі вісь X: 100 мм, довжина подачі по осі Y: 100 мм, довжина подачі по осі Z: 200 мм, максимальний діаметр заготовки: 180 мм, довжина фрезерування: 200 мм, загальна вага: 5 000 кг, максимальна швидкість обертання: 3 000 об/хв, частота обертання (хв.): 400 об/хв, діаметр інструмента: 80 мм, Обладнання: документація / посібник, обертальна швидкість безступінчасто регульована, Ця машина повністю демонтується і заново збирається з нуля. Під час капітального ремонту проводиться комплексна модернізація із застосуванням найсучасніших технологій та високоякісних компонентів. Після оновлення машина має технічний та візуальний стан як нова – з максимальною надійністю, точністю та продуктивністю. Iisdpfx Ajx Af A Hom Red Комплектація і конфігурація можуть бути повністю адаптовані під ваші індивідуальні виробничі вимоги для досягнення максимальної ефективності у вашому виробництві.

Стан: вживаний, Рік виготовлення: 2007, Діаметр обробки: 325 мм Довжина обробки: 600 мм Система керування: Siemens, тип 840D Частота обертання: 5000 об/хв Потужність приводу: 25 кВт Загальна споживана потужність: 35 кВт Вага верстата: близько 6,5 т Габаритні розміри (ДxШxВ): приблизно 3,5x2,5x2,1 м Швидкість обертання інструменту: 4500 об/хв Iiedsyquwkopfx Am Red Швидкі подачі по осі X: 60 м/хв Швидкі подачі по осі Z: 45 м/хв Верстат оснащений: - системою управління Siemens 840 D Powerline з Shopturn - осями C та Y, приводними інструментами - подавачем прутків IRCO ILS-RBK - системою охолодження з внутрішньою подачею (IKZ) - фільтром з паперовою стрічкою - частково порожнистим патроном - сепаратором масляного туману - контршпинделем - уловлювачем деталей Технічні дані надані виробником або оператором і не є обов’язковими для нас. Ми залишаємо за собою право на проміжний продаж; діють виключно наші торгові та умови продажу. Про нас - понад 400 власних машин на складі - понад 15 000 м² складських площ, вантажопідйомність кранів до 70 т - понад 10 000 найменувань аксесуарів для вашої майстерні Бажаєте продати верстати, виробничі лінії або свій бізнес? Звертайтесь до нас. Додаткові пропозиції ви знайдете на нашому сайті. Огляд машин можливий за попередньою домовленістю. Будемо раді вашому візиту. Команда Markus Hirsch

Стан: вживаний, Рік виготовлення: 2004, Максимальний діаметр точіння: 560 мм Довжина точіння: 600 мм Система керування: 840D powerline Siemens Діаметр обертання над станиною: 680 мм Діаметр обертання над поперечним супортом: 565 мм Відстань між центрами: 620 мм Діапазон обертів головного шпинделя: 20 - 5 000 об/хв Потужність приводу головного шпинделя: 25 / 37 кВт Ijdpfxjwmf Tpe Am Rjid Максимальний крутний момент: 390 Нм Шпиндельний ніс: 170H5 Діаметр підшипника шпинделя: 120 мм Корисний діаметр подачі через шпиндель: 65 мм Максимальний діаметр патрона: 250 мм C-вісь: 0,025° / 360° Діапазон обертів зустрічного шпинделя: 20 - 7 000 об/хв Потужність приводу зустрічного шпинделя: 25 / 33 кВт Максимальний крутний момент: 213 Нм Діаметр підшипника зустрічного шпинделя: 90 мм Отвір зустрічного шпинделя: 57 мм Шпиндельний ніс: 140H5 C-вісь: 0,025° / 360° Кількість позицій інструментального магазину: 12 позицій Кількість приводних інструментальних станцій: 12 позицій Діапазон обертів приводних інструментів: макс. 4 500 об/хв Потужність приводу приводних інструментів: 12,2 кВт Кріплення інструмента: VDI 40 DIN 69880 Діаметр станка інструмента: 40 мм Х-вісь: 185 мм Y-вісь: 80 мм Z-вісь: 620 мм Швидкість швидкого ходу X: 60 м/хв Швидкість швидкого ходу Y: 15 м/хв Швидкість швидкого ходу Z: 45 м/хв Загальна необхідна потужність: 50 кВА Вага верстата: приблизно 7 т Габарити: приблизно 6,0 x 3,0 x 2,5 м CNC токарно-фрезерний центр GILDEMEISTER - CTX 420 linear V6 - Головний і зустрічний шпинделі - Привод інструментів - C-вісь / Y-вісь - Частково порожній затискний пристрій - Інтерфейс ShopTurn - включно 2x приводних інструмента - включно 4x подвійних тримачів інструментів - включно 4x тримачів інструментів - включно 83x інструментів

Стан: вживаний, Рік виготовлення: 1966, макс. тягове зусилля 5 т, макс. підйом 850 мм, макс. швидкість різання 12 м/хв, макс. швидкість зворотного ходу: 25 м/хв, площа для кріплення 410x575 мм, ширина паза 3–90 мм, діаметр свердління 13–500 мм, маса заготовки: 6000 кг, глибина основи машини під рівнем підлоги 1 400 мм Iedpjcm Elnsfx Am Roid

Стан: дуже добре (вживаний), Рік виготовлення: 2004, Функціональність: повністю працездатний, Вітаю Пропоную на продаж токарний верстат з ЧПУ відомої марки DMG GILDEMEISTER CTX 420 Linear V4 з осями C, Y і приводними інструментами. Стан верстата: відмінний як технічно, так і візуально. _ Тип: Токарний верстат з ЧПУ Виробник: DMG GILDEMEISTER Модель: CTX 420 V4 Linear Управління: HEIDENHAIN 4290 + модуль DIN PLUS для генерації програм Країна виробництва: Німеччина Рік випуску: 2004 _ Технічні характеристики машини: - револьверна головка: 12 позицій для VDI 40 (усі гнізда з приводом) - макс. оберти: 5000 об/хв - вісь C - вісь Y - приводні інструменти - макс. довжина різання по осі Z: 635 мм - макс. діаметр різання по осі X: 325 мм - патрон шпинделя BERG діаметром 200 мм - макс. діаметр заготовки – 66 мм - система охолодження - гідравлічний люнет – програмно керований - транспортер стружки - потужність головного приводу шпинделя: 21 кВт - подавач прутка LNS - технічна документація (DTR) Iisdpjxcupcsfx Am Red - вага машини: 6 тонн _ Чому варто купувати машини у PPM? - власний сервіс – стаціонарний та мобільний - вже продали понад 700 верстатів DMG - можливість запуску машини у клієнта - навчання оператора та доставка машини – у ціні - усі наші верстати проходять професійний технічний огляд і готові до роботи - можливість придбання у розстрочку або лізинг.

Стан: добрий (вживаний), Рік виготовлення: 2007, Машина перебуває у дуже гарному стані. Станція для завантаження та розвантаження PROMOT не входить у комплект поставки. Iedjxf Iamopfx Am Roid Різний інструмент та аксесуари для машини наявні. Технічні характеристики машини дивіться на останніх двох зображеннях.

Рік виготовлення: 2002, Стан: добрий (вживаний), Виробник: Matsuura Тип: LX-O Управління: YASNAC Рік випуску: 2002 Технічні характеристики Метричні одиниці X-вісь 330 мм Y-вісь 300 мм Z-вісь 250 мм Довжина столу 540 мм Ширина столу 320 мм Максимальне навантаження на стіл 100 кг Швидкість подачі по осі X 90000 мм/хв. Швидкість подачі по осі Y Isdpfxolz Rvle Am Reid 90000 мм/хв. Швидкість подачі по осі Z 90000 мм/хв. Тип кріплення інструменту ISO/Bt/Mk 30 Потужність шпинделя 7,5 кВт Максимальна швидкість обертання 40000 об/хв. Магазин інструментів 30 інструментів Транспортер стружки Так Габаритні розміри (орієнтовно) Довжина 2800 мм Ширина 2600 мм Висота 28000 мм Зверніть увагу: Інформація на цій сторінці надана нами та, по можливості, виробником, згідно нашого найкращого знання. Інформація подається добросовісно, але її точність не гарантується. Відповідно, ці дані не є офіційною пропозицією чи умовами контракту. Рекомендуємо перевірити всі важливі деталі самостійно.

Стан: вживаний, Рік виготовлення: 2007, Технічні характеристики: Діаметр обробки: 325 мм Довжина обробки: 600 мм Загальна потужність: 35 кВт Головний двигун: 25 кВт Швидкість обертання шпинделя: 5000 об/хв Швидкість обертання інструментів: 4500 об/хв Швидкий хід по осі X: 60 м/хв Різні тримачі інструментів: VDI 40 Швидкий хід по осі Z: 45 м/хв Маса станка приблизно: 6,5 т Габарити приблизно: 3,5 x 2,5 x 2,1 м Станок з Siemens 840 D із Shopturn - Ось C та Y, приводні інструменти - Подавальний пристрій для прутків IRCO ILS-RBK Iiodpfx Ajvgb Epom Rjd - Система подачі охолоджуючої рідини з ВРІ (внутрішнє підведення) - Частково прохідний патрон - Олійний тумановідділювач - Протишпиндель - Відбірник деталей

Стан: вживаний, Рік виготовлення: 2008, Робоча зона Діаметр над напрямною станини: 680 мм Діаметр над поперечною напрямною: 565 мм Поперечний хід: 324 мм Поздовжній хід: 600 мм Головний шпиндель Діаметр шпиндельної головки: 170 h5 / 220 h5 мм Макс. діаметр прутка: 65 / 90 мм Діаметр шпиндельної головки у передньому підшипнику: 120 / 150 мм Отвір шпинделя: 79 / 110 мм Діаметр патрона: 200 / 250 / 315 мм Потужність приводу S1 100 % робочого циклу: 25 / 33 кВт Діапазон обертів: 5000 / 4000 об/хв Макс. крутний момент S1 100% робочого циклу: 270 / 375 Нм Макс. оберти на кінцях: 900 / 850 об/хв C-вісь (головний шпиндель) Обертання: 250 об/хв Стопорний крутний момент: 200 Нм Точність позиціювання: 0,025° Комбінований супорт X/Z/Y Хід по осі X: 260 / 1852 мм Хід по осі Z: 635 / 6202 мм Гвинт з кулястою циркуляцією Z (діаметр х хід): 40x15 мм Вертикальний хід Y: ±40 мм Гвинт з кулястою циркуляцією Y (діаметр х хід): 40x5 мм Швидкість швидкого ходу X/Y/Z: 60/15/45 м/хв Зусилля подачі X/Y/Z: 3,5/7/7 кН Тримач інструменту Кількість позицій інструмента: 12 Хвостовик інструмента (DIN 69880): 40 мм Діаметр розміщення осьового інструменту: 370 мм Кількість приводних інструментів: 12 Максимальна потужність приводу (100% робочого циклу): 4,9 кВт Крутний момент (100% робочого циклу): 10,5 Нм Діапазон обертів: 4500 об/хв Задня бабка Хід задньої бабки: 580 мм Зусилля задньої бабки: 8 кН Конус задньої бабки: MT 5 Швидкість швидкого ходу Z2: 6 м/хв Точність позиціювання: =/< 10 мм Гідравлічна система Об’єм: 40 л Потужність насоса: 2,2 кВт Iedpfxeya Iirj Am Roid Максимальний тиск: 80 бар Тиск для затискного вузла, задньої бабки: 10-60 бар Охолоджувальна система Об’єм: 210 л Потужність насоса: 1,7 кВт Продуктивність при 6 бар: 20 л/хв Електроспоживання Підключення: 50 кВА Робоча напруга: 400 В Частота: 50 Гц Запобіжники (повільнодіючі/VDE 0100) допуск: 80 А Коливання напруги при 400 В: 6% - 10% Габарити верстата Розміри (ДxШxВ) з транспортером стружки: 4350/2460/2080 мм Маса без транспортера / ванни для стружки: приблизно 6 000 кг Постійний рівень звукового тиску на робочому місці: - (DIN 45635 частина 1-04.85 (ISO 3740-1980), виміряно у циклі видалення стружки згідно DIN 45635 частина 1601-07.78): 77 дБ (A) - у холостому режимі згідно DIN 45635 частина 1601-07.78: 78 дБ (A)

Стан: вживаний, Рік виготовлення: 2015, Технічні характеристики: Діаметр токарної обробки: 65 мм Довжина токарної обробки: 120 мм Управління: Index C200-4D SL Хід по осі Z основного шпинделя: 390 мм Хід по осі Z контршпинделя: 390 мм Хід по осі X контршпинделя: 600 мм Хід по осі Y1: ± 80 мм Хід по осі Y2: ± 80 мм Швидкість швидкого ходу по осі X: 45 м/хв Швидкість швидкого ходу по осі Y: 15 м/хв Швидкість швидкого ходу по осі Z: 45 м/хв Частота обертання шпинделя 1: 5000 об/хв Потужність шпинделя 1: 35,5/27,5 кВт Крутний момент шпинделя 1: 170/125 Нм Частота обертання шпинделя 2: 5000 об/хв Потужність шпинделя 2: 35,5/27,5 кВт Крутний момент шпинделя 2: 170/125 Нм C-вісь: 0,00014° Діаметр прутка: 65 мм Ніс шпинделя: AD 140 Отвір шпинделя: 85 мм Частота обертання фрезерного шпинделя 1: 18000 об/хв Потужність фрезерного шпинделя 1: 11 кВт Крутний момент фрезерного шпинделя 1: 19 Нм Частота обертання фрезерного шпинделя 2: 18000 об/хв Потужність фрезерного шпинделя 2: 11 кВт Крутний момент фрезерного шпинделя 2: 19 Нм Кут повороту по осі B: 230° Крутний момент осі B: 440 Нм Дискретність кута по осі B: 0,001° Магазин інструменту для фрезерних шпинделів 1 і 2: 80 позицій HSK A40 Магазин для статичних інструментів фрезерного шпинделя 2: 6 x VDI 25 Внутрішня система подачі охолоджуючої рідини: Knoll 80 бар / Ecofluid Вага машини приблизно: 16,3 т Iedpfx Aeyxpadsm Rsid Габарити близько: 3,73 x 2,92 x 2,58 м Оснащення: Транспортер стружки Потужний патрон SMW HFKN 165-46 мм (шпиндель 1) Потужний патрон SMW HFKN 165-46 мм (шпиндель 2) Патрон для цанги Hainbuch Spanntop (основний шпиндель) Патрон для цанги Hainbuch Spanntop (контршпиндель) Інтерфейс для подавача прутка Unimag Короткий подавальний пристрій IRCO ILS RBK 10016 Відбірник деталей для основного та контршпинделя Конвеєр для відводу деталей Фільтр масляного туману Büchel Index R 200 — це високоточний багатофункціональний токарно-фрезерний верстат з 2 токарними та 2 фрезерними шпинделями. Для обох фрезерних шпинделів встановлена повна 5-осьова функціональність. Ось Z розташовані у термоблоках токарних шпинделів. Ось X2 знаходиться у термоблоці контршпинделя. Фрезерний шпиндель 1 має осі X/Y/B в голові. Фрезерний шпиндель 2 має осі Y/B в голові. Кожен фрезерний шпиндель оснащено повноцінною поворотною віссю B (230°). Верстат оснащений коротким подавальним пристроєм IRCO і відбірником деталей. Максимальні параметри деталей для відбору: Діаметр 65 мм Довжина 120 мм Вага 5 кг Довжина залишкового шматка 200 мм Усі лінійні осі обладнані шкалами зчитування. Подача охолоджуючої рідини через основний та контршпиндель, а також через контршпиндель. Контроль поломки інструменту з діаметром свердла від 1 мм. Усі наявні тримачі інструменту поставляються разом із верстатом. Стан — відмінний!
