Машина для лазерного різання

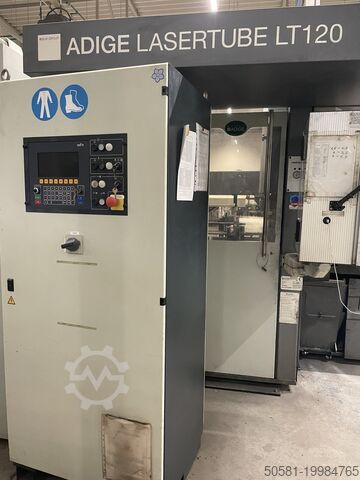

Adige LT120

ADIGE LT120 лазер на продаж! Сервісний звіт доступний за запитом. Лічильник напрацювання: 49070,5 год.

Chodpfsxb Rn Sjx Ahxoc
Технічні характеристики

Робочі осі ЧПУ станка:
X, вісь труби – 6500 мм
Y, вісь напрямної променя – 170 мм
Z, вісь напрямної променя – 95 мм
A, обертова вісь (патрон) – n × 360°
A1, обертова вісь (центратор) – n × 360°
W, опора для вивантаження деталі – 85 мм

Швидкості:
X, вісь труби – 90 м/хв
Y, вісь напрямної променя – 30 м/хв
Z, вісь напрямної променя – 22,5 м/хв
A, обертова вісь (патрон) – 750°/сек
A1, обертова вісь (центратор) – 750°/сек

Точність:
Точність позиціонування (інтерпольовані осі) ± 0,05 мм
Повторюваність ± 0,03 мм
Відхилення позиції 1) ± 0,1 мм

Розміри заготовки:
Максимальна довжина матеріалу – 6500 мм
Мінімальна залишкова довжина труби – 160 мм
Довжина готової деталі – 4500 мм
Мінімальний діаметр труби – 12 мм
Максимальний зовнішній діаметр кола – 120 мм
Мінімальна довжина ребра для прямокутних і квадратних труб – 12 мм
Максимальний діаметр вписаного кола для прямокутних/плоско-овальних труб – 140 мм

Максимальна маса оброблюваної деталі:
Заготівка + готова деталь – 13,5 кг/м

Система керування: Siemens Sinumerik 840D
RAM: 256 МБ
Кольоровий TFT монітор: 10,4″
Жорсткий диск: 10 ГБ для NC програм
PCU з Windows

Лазер: Rofin Sinar DC020
Максимальна потужність лазера: 2000 Вт
Максимальна товщина листа:
– вуглецева сталь (O2): 6 мм
– нержавіюча сталь (N2): 4 мм
– алюмінієвий сплав (N2): 3 мм

Параметри променя:
K-фактор >0,9

Витрати:
Лазерні гази: змішана газова балонна суміш у джерелі лазера. Заміна балона кожні 12-18 місяців залежно від робочих годин.
Витрати ріжучих газів O2 або N2 залежать від матеріалу та геометрії деталі.
Загальне електроспоживання установки: 20 – 40 кВт/год (усе включено), змінюється залежно від матеріалу та геометрії деталі.
Споживання стисненого повітря: 30 Nm³/год.
