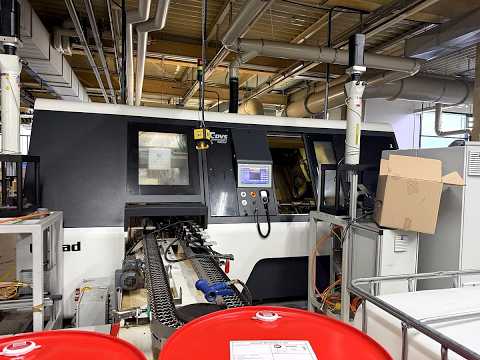

циліндрошліфувальний верстат

DVS Buderus U-Grind 800

Стан: добрий (вживаний), Рік виготовлення: 2018, Загальна підключена потужність: 40 кВт Тиск повітря: 5 бар Габаритні розміри (Д x Ш x В): 2850 x 2470 x 2290 мм Вага: 7000 кг Зовнішнє шліфування, внутрішнє шліфування, тверде точіння, вимірювання DVS UGrind – неймовірно переконливий. – Ефективна комплексна обробка за допомогою Ndsdpfx Amoyrhnfozoa шліфувальних, токарних та вимірювальних інструментів на одній багатофункціональній головці – ідеально підходить для невеликих і середніх партій виробництва валів і деталей з центровими отворами з максимальною відстанню між центрами до 1200 мм – станина верстата з натурального граніту для високої динамічної та термічної жорсткості – стабільно точні результати обробки завдяки гідростатично підшипниковій люнеті – швидке досягнення потрібних розмірів завдяки інтуїтивно зрозумілій системі управління DVS UCee – займає всього 7 або 8,5 м² площі, включаючи систему охолодження --> BUDERUS, тип: U-Grind 800 --> Система управління: Bosch Rexroth MTX, IndraControl L45.1, 15-дюймовий дисплей --> Відстань між центрами: 1200 мм --> макс. зовнішній діаметр: 350 мм --> макс. вага заготовки між центрами: 50 кг - Поперечний супорт: вісь X - --> макс. хід: 500 мм --> макс. швидкість: 30 м/хв --> роздільна здатність: 0,1 мкм - Довгий супорт: вісь Z - --> макс. хід: 800 мм --> макс. швидкість: 30 м/хв --> роздільна здатність: 0,0005 - 0,1 мм - Багатофункціональна головка, вісь B - --> діапазон повороту: -45° до +225° --> діапазон повороту для 180°: точність позиціонування: 0,0002 ° --> точність повторюваності: 1" --> роздільна здатність: 0,001° - Зовнішня обробка - --> макс. довжина обробки: 750 мм --> периферійна швидкість: 50 оксиду алюмінію / 80 CBN --> потужність приводу: 15 кВт --> макс. розмір диска: Ø400 x 50 x 152,4 мм - Внутрішня обробка - --> макс. діаметр отвору: 250 мм --> макс. глибина отвору: 235 мм --> потужність приводу S1: 1,8 - 7,5 --> швидкість обертання: 30 000 – 50 000 об/хв - Шпиндель заготовки, вісь C - --> макс. швидкість обертання: 1500 об/хв --> потужність приводу: 1,8 кВт --> крутний момент приводу: 90 Нм --> роздільна здатність системи вимірювання: 0,001 ° --> точність круглості: 0,8 мкм --> точність позиціонування: 0,0001 ° - Люнет - --> хід пінолі: 50/80 мм --> діаметр пінолі: 60 мм --> підшипник: гідростатичний --> точне регулювання для корекції циліндричності: +-40 мкм - Триточкова люнет - --> діапазон затискання: Ø20 - Ø150 мм --> грубе регулювання: 40 мкм --> точне регулювання: 2 мкм --> можливість регулювання: плавно Ключові переваги: > Комплексна обробка в одному закріпленні. Точіння, якщо це можливо. Шліфування, якщо це необхідно. > Короткий час налаштування, швидке програмування – верстат, з яким приємно працювати і який дозволяє швидко досягти результату. > Інтуїтивно зрозумілий та ергономічний: хороший доступ, навантаження за допомогою крана, інтуїтивно зрозуміле керування за допомогою сенсорного екрана та готових програмних модулів. > Невелика площа, завдяки вбудованій системі обробки охолоджуючої рідини. > Додаткові рішення для автоматизації: завдяки нашій системі ULoad або індивідуальному рішенню, наприклад, від rbc robotics, DVS UGrind може працювати повністю автоматично.
